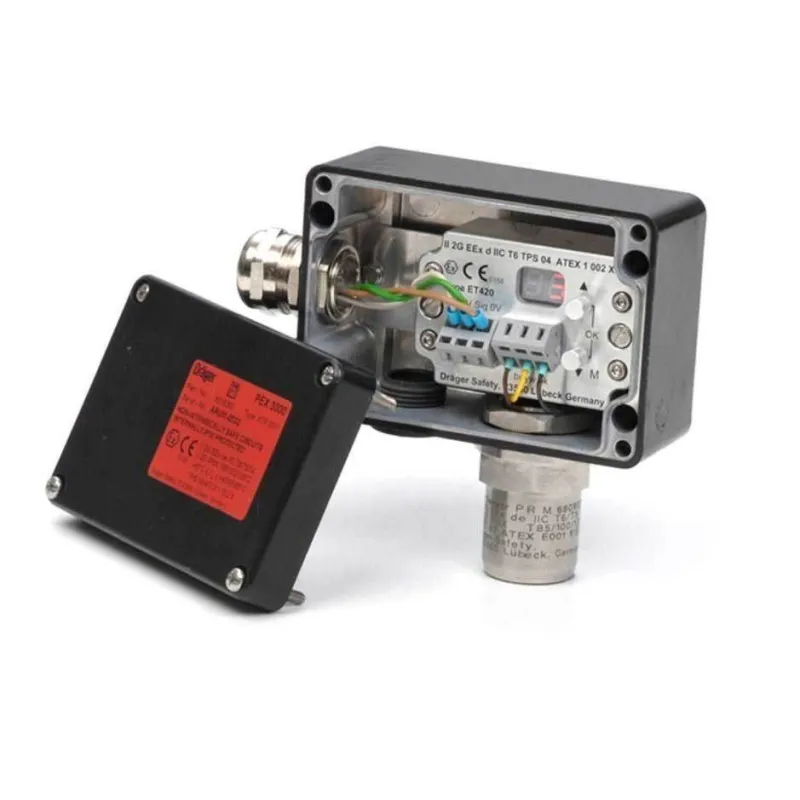

Drager PEX 3000 Sabit Gaz Algılama Dedektörü

Drager PEX 3000 yanıcı gaz ve buharların ölçümü için geliştirilmiş sabit tip gaz dedektörüdür. Drager katalitik sensör teknolojisi ile patlayıcı gazların (hidrojen (H2), metan, propan ve bütan gibi) %100 LEL e kadar ölçümünü yapabilmektedir. Hem patlayıcı gazların bulunduğu ortamlarda hem de patlayıcı toz (partikül) olan ortamlarda kullanıma uygundur. Örneğin akü şarj alanı bulunan tesislerde hızlı, güvenilir ve ekonomik çözüm sağlar.

Ölçüm Aralığı

Tip XTR 0000, XTR 0001: %0 ila 99 LEL

Tip XTR 0010, XTR 0011: %0 ila 9,9 LEL

Tip XTR 0090, XTR 0091, ölçüm kafası SE Ex PR / HT ... DQ ile: %0 ila 99 LEL

Tip XTR 0090, XTR 0091, ölçüm kafası SE Ex LC ... DQ ile: %0 ila 9,9 LEL

Güç Kaynağı

12 ila 30 V d.c. (nominal 24 V d.c.), 24 V'da maks. 110 mA

Maks. Kablo Uzunluğu (24 V'da, 250 Ohm)

3 x 1,5 mm2'de 2400 m, 3 x 1,0 mm2'de 1600 m, 3 x 0,75 mm2'de 1200 m

Sinyal Çıkışı

Normal çalışma: 4 ila 20 mA

Bakım: 3,4 mA

Arıza durumu: <1,2 Ma

Tepki Süresi (25 °C'de, metan)

Tip XTR 0000, XTR 0001:

t50: 3 ... 5 sn,

t90: 8 ... 10 sn

Tip XTR 0010, XTR 0011:

t50: < 9 sn,

t90: <20 sn

Ortam Koşulları

Sıcaklık: -40 ila +65 °C (aşağıya bakınız)

Basınç: 700 ila 1.300 hPa

Nem: %5 ila 95 b. N.

Mahfaza Malzemesi

Cam elyaf takviyeli polyester (GRP)

Mahfaza Koruması

IP 66

Boyutlar (G x Y x D)

Tip XTR 00x0: yakl. 80 x 145 x 55 mm

Tip XTR 00x1: yakl. 110 x 145 x 55 mm

Ağırlık

Yakl. 600 g (Tip XTR 0090, XTR 0091: yakl. 450 g)

Beklenen Sensör Ömrü

Tipik >3 yıl

2014/34/AB Uyarınca Cihaz Açıklaması

Tip XTR 0000, XTR 0001, XTR 0010 veya XTR 0011:

II 2G Ex db eb IIC T6/T5/T4 Gb

II 2D Ex tb IIIC T80/95/130 °C Db IP6X

-40 °C ≤ Ta ≤ +40/55/65 °C

Tip XTR 0090 veya XTR 0091:

II 2G Ex db eb IIC T6 Gb

II 2D Ex tb IIIC T80 °C Db IP6X

-40 °C ≤ Ta ≤ +65 °C

Performans Onayı

Yukarıda adı geçen gazlar ve buharlar için: EN 60079-29-1 uyarınca (sadece %100 LEL modelleri)

İşlevsel Güvenlik (sadece %100 LEL modelleri)

Talep durumunda ortalama arıza olasılığı (TP = 1 yıl): PFD = 5,56E-04

Güvenli arıza oranı (HFT = 0, Tip B): SFF = %90,4

Gazlar ve buharlar:

Aseton, asetilen, amonyak, benzen, 1,3-bütadiyen, n-bütan, n-butil asetat, dietil eter,

dimetil eter, etanol, etil asetat, etilen (eten), etilen oksit, n-heksan, hidrojen, metan,

metanol, metil etil keton (MEK), metil metakrilat, n-nonan, n-oktan, n-pentan, petrol

065/095, propan, i-propanol, propilen (propen), propilen oksit, tolüen ve

o-xylene gibi ortam havasındaki yanıcı gazlar ve buharlar
